96 İstasyonlu, 48 Kalıp Tablalı Sürekli Üretim Hatlı Otomatik PU Tabanlık Döküm Makinesi
-
Vurgulamak
Otomatik PU Tabanlık Döküm Makinesi
,96 İstasyonlu Tabanlık Üretim Hattı
,48 Kalıp Tablalı Ayakkabı Üretim Makinesi
-
Garanti1 Yıl
-
Gerilim380V/50Hz
-
BaşvuruPU iç taban dökme
-
İstasyonlar96 istasyon
-
Üretim hattı uzunluğu25m
-
fırın uzunluğu22m
-
Kalıp Tepsileri48 parça, Çift Katlı Kalıp Tepsisi
-
Menşe yeriÇin
-
Marka adıKINGKUNG
-
Model numarasıKK-J
-
Min sipariş miktarı1 takım
-
Fiyat81,500.00USD/Set
-
Teslim süresi60 gün
-
Ödeme koşullarıL/C,T/T
96 İstasyonlu, 48 Kalıp Tablalı Sürekli Üretim Hatlı Otomatik PU Tabanlık Döküm Makinesi

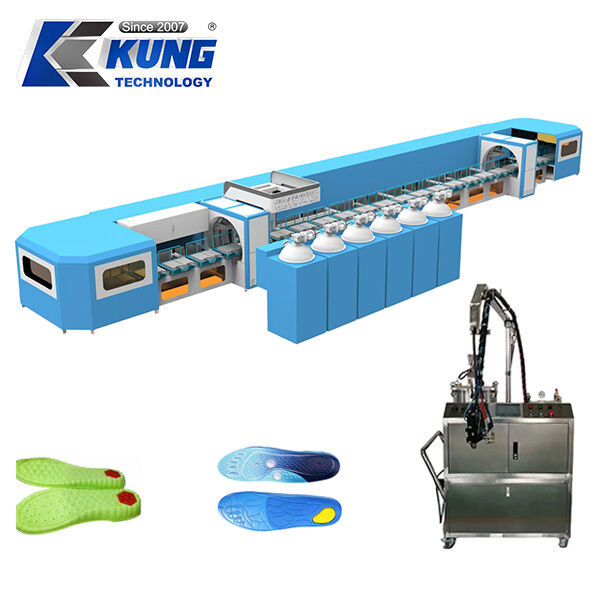

BuOtomatik PU iç taban dökme üretim hattıÖzellikle sürekli üretim için tasarlanmış entegre bir üretim sistemidir.PU ayakkabı iç tabanları ve PU tabanlarıHat, otomatik bir taşıyıcı ile hassas iki bileşenli PU dökme sistemini birleştirir.96 istasyonluk kalıp sistemi, 48 çift kalıp tepsisi ve 22 metrelik bir ısıtıcı fırın, PU ayakkabılarının büyük ölçekli üretimi için verimli bir çözüm sağlıyor.
Sistem işleme yönelik tasarlanmıştır.POLY poliol ve ISO polisosiyanat, hassas ölçüm, kontrollü enjeksiyon, sürekli taşıma ve ısıtma / sertleştirme ile üretim verimliliğini artırmaya yardımcı olurken, istikrarlı malzeme çıkışını ve tutarlı ürün kalitesini korur.

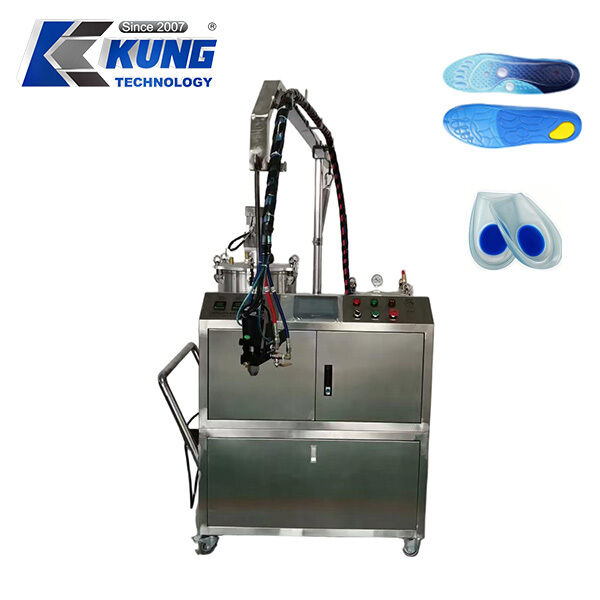

Makine bağımsız bir ölçüm sistemi kullanır.POLY poliol ve ISO polisosiyanatYüksek hassasiyetli ölçüm pompaları, istikrarlı ve tutarlı PU köpükleme ve kalıplama için doğru malzeme teslimatı sağlar.
| Spesifikasyon | Değer |
|---|---|
| Uygulanabilir ürünler | PU taban / PU taban |
| Malzeme tank kapasitesi | 120 litre |
| Malzeme tankı İç tank | 304 paslanmaz çelik |
| Malzeme tank basıncı | 0.05 - 0.3 MPa |
| POLY Polyol viskozluğu 22°C'de | 500 - 2000 mPa*s |
| ISO Polizosyanat 22°C'de viskozluk | 500 - 2000 mPa*s |
| Mekanik pompa akışı | 25 cc / B 15 cc |
| Mekanik pompa doğruluğu | 1/1000 |
| Enjeksiyon akış hızı | 40 - 80 g/s |
| Enjeksiyon basıncı | 0.1 - 3.99 MPa |

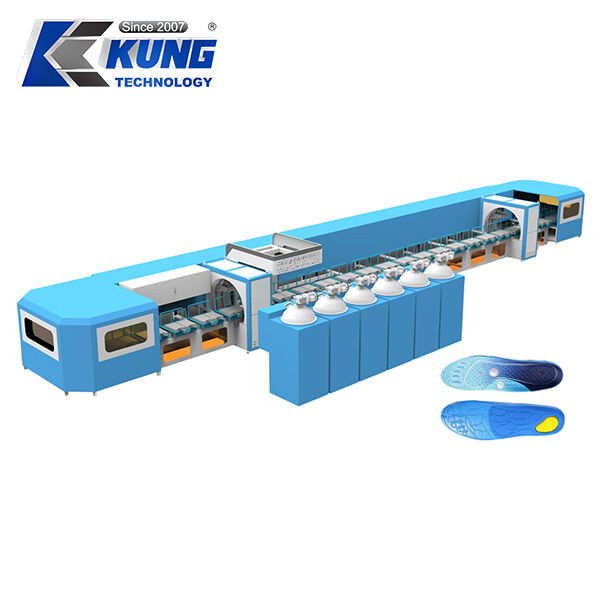

Üretim hattı48 çift kalıp tepsisi, toplamda 96 istasyon sağlarDevamlı taşıyıcı sistemi kalıpları dökme ve ısıtma / sertleştirme süreçleri boyunca taşır, bu da verimli seri üretim için uygundur.
| Spesifikasyon | Değer |
|---|---|
| Toplam İstasyonlar | 96 İstasyon |
| Kalıp tepsileri | Çifte kalıp tepsisi 48 set |
| Kalıp tepsisinin boyutu | 1000 * 500 * 6 mm |
| Üretim hattı boyutları | 25 * 2,3 * 1,6 m |
Bu çizgi,22 metrelik ısıtıcı fırınPU malzemesinin dökülmesinden sonra yeterli ısıtma ve sertleştirme süresini sağlamak için.
| Spesifikasyon | Değer |
|---|---|
| Fırının uzunluğu | 22 m |
| Fırının Boyutları | 2000 * 1100 * 900 mm |
| En yüksek fırın gücü | 70 kW |
| Fener motor gücü | 0.37 kW |
Üretim hattı, sürekli endüstriyel çalışma için tasarlanmış ağır yüklü bir taşıyıcı yapısı benimsiyor.
| Bileşen | Spesifikasyon |
|---|---|
| Taşıyıcı zinciri kalınlığı | 4 mm |
| Zincir rehberi ray kalınlığı | 4 mm |
| Katı Çelik Tekerlekler | 304 rulman |
| Rehber ray kalınlığı | 5 mm |
| Destek Çerçeve | 40 * 80 Ulusal Standart Çukurlu Çelik |
| Bağlantı çubuğu | 40 * 60 Ulusal Standart Kare Tüp |
Taşıyıcı sistemi birTayvan Delta Servo Drivepürüzsüz ve istikrarlı bir operasyon için.
| Bileşen | Spesifikasyon |
|---|---|
| Adlık Voltaj | 380V / 50Hz |
| Servo Sürücü | Tayvan Delta, 5,5 kW |
| Sürücü Motoru | 5.5 kW |
| Malzeme tankı karıştırıcı motoru | 0.2 kW |
| Malzeme tankı karıştırma hızı | 25 RPM |
| Birim Gücü | 10 kW |
- 96 üretim istasyonu48 çift kalıp tepsisi ile
- dökümden sertleştirmeye kadar sürekli otomatik üretim
- Yüksek hassasiyetli PU malzeme ölçüm sistemi
- 304 paslanmaz çelik iç tankları olan 120L malzeme tankları
- Düzenlenebilir enjeksiyon akışı ve basıncı
- 22 metrelik ısıtma ve sertleştirme fırını
- Uzun süreli çalışma için ağır yük taşıyıcı yapısı
- Çeşitli PU iç taban ve taban tasarımları için uygundur
- El işlemeyi azaltmaya ve üretim verimliliğini artırmaya yardımcı olur
Üretim hattı üretim için uygunPU ayakkabı solları, PU rahatlık solları, yastık solları, PU ayakkabı solları ve diğer kalıplanmış poliüretan ayakkabı parçaları.
Özellikle ayakkabı üreticileri için uygundur.Sürekli, yüksek verimli ve istikrarlı PU iç taban üretimi.
